PW型臥式污水泵產品概述：
PW、PWF型臥式污水泵是永嘉縣泉達泵閥制造有限公司生產的額單級、單吸、懸臂式離心污水排污泵。泵吸入口為軸向水平方向，泵排出口可根據需要裝成水平或垂直方向。主要由泵蓋、泵殼、葉輪、軸封、軸、和托架等零部件組成。軸封采用新穎的雙端面機械密封結構形式，泵與電機安裝在共同底盤上，通過彈性聯軸器由電機直接驅動。泉達生產的該泵具有效率高、節能顯著、運行平穩、性能可靠、維修方便等優點。
本司排污泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
PW型臥式污水泵材質：鑄鐵、不銹鋼

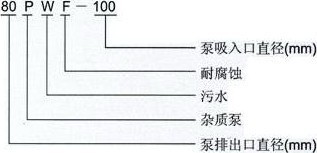

型號意義：
PW型臥式污水泵技術參數：
流量：36-180m3/h；
揚程：8.5-48.5m；
電機功率：4-30KW；
轉速：960-2950r/min；
口徑：φ65-φ100；
介質溫度：≤100℃。
PW型臥式污水泵結構說明：
本型臥式污水泵主要由：泵蓋(1)，泵體(2),葉輪（3)，軸（15），軸封體(4)，軸承箱（11))及聯軸器部件等組成〈見圖1：結構圖〉
泵出口垂直向上，也可裝成水平方向，本泵由彈性聯軸器直接傳動（亦可才艮據需要改用皮帶傳動）。
葉輪內僅有兩片曲面葉片，因此流道寬暢，可通過一般性懸濁顆粒。
葉輪背面有4片副葉片，以平衡軸向推力，制造時葉輪經過靜平衡試經驗。
泵的旋轉方向從驅動端看為順時針方向。
軸承箱軸承用稀油潤滑、油位高度由油標指示、油位應處于正常油位線。
本泵軸封采用油封?密封、密封性能好、更換方便。
密封環由鑄鐵制成，固定于泵蓋上，磨損后可用備件更換。
泵蓋和葉輪進口端的間隙f，密封環與葉輪裝配間隙T （見結構圖〉及配用底閥內徑列于表1。
|
型 號
|
F(mm)
|
T(mm)
|
底閥內徑
|
備 注
|
|
21/2PW
|
2
|
0.15~0.22
|
Φ150
|
|
|
4PW
|
2
|
0.175~0.255
|
Φ200
|
|

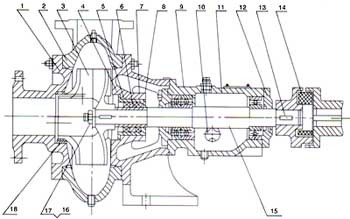

PW型臥式污水泵結構圖：
|
|
1
|
泵蓋
|
10
|
油標
|
|
2
|
泵體
|
11
|
軸承箱
|
|
3
|
葉輪
|
12
|
軸承蓋
|
|
4
|
軸封體
|
13
|
平鍵
|
|
5
|
軸封盒
|
14
|
彈性圈
|
|
6
|
墊圈
|
15
|
軸
|
|
7
|
軸套(4PW無)
|
16
|
螺母
|
|
8
|
油封
|
17
|
墊圈
|
|
9
|
軸套
|
18
|
密封環
|
PW型臥式污水泵適用范圍：
1、PW型臥式污水泵可輸送污水、含有懸浮固體顆粒、長纖維物質及生活用廢水。泵體為優質鑄鐵材質，介質溫度不超過100℃。
2、PWF型不銹鋼污水泵可輸送帶有酸性、堿性或其他腐蝕性的污水，廣泛應用于化工、石油、輕工、食品、制藥、釀造、環保及污水處理等行業。泵體及過流部件采用304不銹鋼材質制造，介質溫度不高于100℃。
PW型臥式污水泵性能參數：
|
序號
|
型 號
|
流 量
|
揚 程
m
|
轉 速
r/min
|
功率(kW)
|
|
m3/h
|
L/s
|
軸功率
|
功率
|
|
1
|
50PW-65
50PWF-65
|
14.5
|
4
|
16
|
1440
|
2.47
|
4
|
|
2
|
50PW-65
50PWF-65
|
25
|
6.94
|
32
|
2900
|
3.35
|
4
|
|
3
|
80PW-100
80PWF-100
|
56
|
15.5
|
13.5
|
1440
|
4.1
|
5.5
|
|
4
|
80PW-100
80PWF-100
|
90
|
25
|
26
|
2900
|
7
|
11
|
|
5
|
100PW-125
100PWF-125
|
100
|
27.8
|
12.5
|
1440
|
5.7
|
7.5
|
|
6
|
21/2PW
|
60
|
16.6
|
9.5
|
1440
|
2.5
|
4
|
|
7
|
21/2PW
|
90
|
25
|
26
|
2920
|
11
|
15
|
|
8
|
21/2PW
|
90
|
25
|
43
|
2940
|
17
|
22
|
|
9
|
4PW
|
100
|
27.8
|
11
|
960
|
4.7
|
7.5
|
|
10
|
4PW
|
160
|
44.4
|
25.5
|
1460
|
18
|
30
|
|
11
|
6PW
|
300
|
83.3
|
14
|
980
|
17
|
30
|
|
12
|
6PW
|
350
|
97
|
27
|
1450
|
42
|
55
|
|
13
|
8PW
|
500
|
139
|
13
|
730
|
29
|
45
|
|
14
|
8PW
|
550
|
153
|
25
|
980
|
59.5
|
75
|
|
15
|
10PW
|
800
|
222
|
13.5
|
730
|
40.2
|
75
|
|
16
|
10PW
|
1000
|
278
|
25
|
980
|
92
|
132
|
PW型臥式污水泵啟動、停止與運轉：
1、起動
1）檢查軸承箱內是否已加油、油位是否正常油位線。
2）檢查電機旋轉方向是否與泵的旋轉方向一致。
3）關閉吐出口閘閥及壓力表旋塞，同時經泵體上部螺孔，向泵的吸水管內灌水。
4）啟動電機、并打開壓力表旋塞。
5）待水泵達正常轉速工作、壓力表顯示相應壓力時，打開真空表旋塞并逐漸打開排水管路上的閘閥到需要為止。
2、停止
1) 先慢慢關閉出水管路閘閥，然后切斷電源。
2) 若遇冰凍季節，停機后，打開泵體下部的四方螺塞，放空存水，以免凍裂。
3) 若長期不用，則各部件應拆開擦凈，并在滑動面涂上防銹油，妥善保存。
3、運轉
1) 在泵運轉過程中，必須注意觀察儀表、軸承發熱情況，填料漏水及泵的振動、雜音等情況是否正常，如發現異常應及時處理。
2) 軸承最高溫度不得超過75℃。
3) 軸承油應保持在正常油位線，不能過高或過低，過低應及時加油。
4) 密封環與葉輪的配合間隙，大于以下規定值時應更換新的密封環。
吸水口直徑≤100mm時，直徑方向總間隙≥1.5mm時
吸水口直徑>100mm時，直徑方向總間咪≥2mm時
PW型臥式污水泵裝配與拆卸：
先檢查各另、部件有無存在影響裝配的缺陷，然后將其擦洗干凈后，方可進行裝配。
1、準備好紙墊、絲堵、管堵并分別將其裝到各相應部件上。
2、將密封環、軸封盒、油標和油孔蓋、毛氈囤分別裝入泵蓋、軸承體、軸承箱、軸承蓋上。
3、先將軸承裝入軸兩端，一起裝入軸承箱，然后裝上軸承壓蓋。
4、依次裝上軸承體、軸承(4PW無)油封圏及墊圈、葉輪、墊片和葉輪螺母并擰緊，然后裝上泵體和泵蓋。
拆卸與裝配須序相反。
PW型臥式污水泵注意事項：
1) 泵進出口水管應設支承，不得以泵體作支承：
2) 出口水管路應裝設閘閥；
在泵吸入管路進口處應裝設一般性攔污柵、防止較大的石塊等物吸入泵內打壞葉片。
訂貨請盡量提供：
1.型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.材質是否帶附件8.電壓（V）
感謝您訪問我們永嘉泉達的網站【www.rcw371.cn】如有任何水泵疑問.您可以致電永嘉泉達,電話：0577-66999097、66999098，我們會全力為您提供服務。
