| 管道離心泵安裝關鍵 |
|
點擊次數：4204 來源網站：www.rcw371.cn 發布時間：2013-10-08 |
|

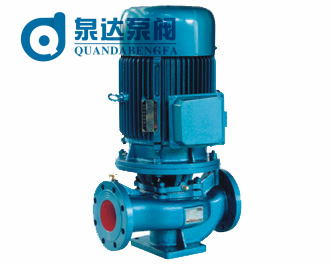

ISG型系列單級管道離心泵，是永嘉泉達泵閥制造有限公司科技人員聯合國內水泵專家選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。
管道離心泵是工業生產，生活供水較為普遍的一種泵種，其結構緊密，合理簡單，是理想的管道增壓泵種。管道離心泵的安裝技術關鍵在于水泵的安裝高度。這里的安裝高度即是指水泵的吸程。這個高度是水源水面到水泵葉輪的中心線垂直距離，它并不能跟允許吸上真空高度混為一談，水泵的產品說明書上或者是銘牌上標注的允許吸上真空高度是指水泵進水口斷面上的真空值，而且是在1標準大氣壓下、水溫20攝氏度情況下，進行試驗而測定得的。它并沒有考慮吸水管道配套以后的水流狀況。而水泵安裝高度應該是允許吸上真空高度扣除了吸水管道損失揚程以后，所剩下的那部分數值，它要克服實際地形吸水高度。水泵安裝高度不能超過計算值，否則，水泵將會抽不上水來。另外，影響計算值的大小是吸水管道的阻力損失揚程，因此，宜采用最短的管路布置，并盡量少裝彎頭等配件，也可考慮適當配大一些口徑的水管，以減管內流速。
應當指出，管道離心泵安裝地點的高程和水溫不同于試驗條件時，如當地海拔300米以上或被抽水的水溫超過20攝氏度，則計算值要進行修正。即不同海拔高程處的大氣壓力和高于20攝氏度水溫時的飽和蒸汽壓力。但是，水溫為20攝氏度以下時，飽和蒸汽壓力可忽略不計。
從管道安裝技術上，吸水管道要求有嚴格的密封性，不能漏氣、漏水，否則將會破壞水泵進水口處的真空度，使水泵出水量減少，嚴重時甚至抽不上水來。因此，要認真地做好管道的接口工作，保證管道連接的施工質量。
二、離心泵的安裝高度Hg計算
允許吸上真空高度Hs是指泵入口處壓力p1可允許達到的最大真空度。
而實際的允許吸上真空高度Hs值并不是根據式計算的值，而是由泵制造廠家實驗測定的值，此值附于泵樣本中供用戶查用。位應注意的是泵樣本中給出的Hs值是用清水為工作介質，操作條件為20℃及及壓力為1.013×105Pa時的值，當操作條件及工作介質不同時，需進行換算。
（1） 輸送清水，但操作條件與實驗條件不同，可依下式換算
Hs1＝Hs＋（Ha－10.33） － （Hυ－0.24）
（2） 輸送其它液體當被輸送液體及反派人物條件均與實驗條件不同時，需進行兩步換算：第一步依上式將由泵樣本中查出的Hs1；第二步依下式將Hs1換算成H?s
2 汽蝕余量Δh
對于油泵，計算安裝高度時用汽蝕余量Δh來計算，即泵允許吸液體的真空度，亦即泵允許的安裝高度，單位用米。用汽蝕余量Δh由油泵樣本中查取，其值也用20℃清水測定。若輸送其它液體，亦需進行校正，詳查有關書籍。
吸程=標準大氣壓（10.33米）-汽蝕余量-安全量（0.5米）
標準大氣壓能壓管路真空高度10.33米。
例如：某泵必需汽蝕余量為4.0米，求吸程Δh？
解：Δh=10.33-4.0-0.5=5.83米
從安全角度考慮，泵的實際安裝高度值應小于計算值。當計算之Hg為負值時，說明泵的吸入口位置應在貯槽液面之下。
例2-3 某離心泵從樣本上查得允許吸上真空高度Hs=5.7m。已知吸入管路的全部阻力為1.5mH2O，當地大氣壓為9.81×104Pa，液體在吸入管路中的動壓頭可忽略。試計算：
?。?） 輸送20℃清水時泵的安裝；
?。?） 改為輸送80℃水時泵的安裝高度。
解：（1） 輸送20℃清水時泵的安裝高度
已知：Hs=5.7m
Hf0-1=1.5m
u12/2g≈0
當地大氣壓為9.81×104Pa，與泵出廠時的實驗條件基本相符，所以泵的安裝高度為Hg=5.7-0-1.5=4.2 m。
（2） 輸送80℃水時泵的安裝高度
輸送80℃水時，不能直接采用泵樣本中的Hs值計算安裝高度，需按下式對Hs時行換算，即
Hs1＝Hs＋（Ha－10.33） － （Hυ－0.24）
已知Ha=9.81×104Pa≈10mH2O，由附錄查得80℃水的飽和蒸汽壓為47.4kPa。
Hv=47.4×103 Pa＝4.83 mH2O
Hs1＝5.7+10－10.33－4.83+0.24=0.78m
將Hs1值代入 式中求得安裝高度
Hg=Hs1－Hf0-1=0.78－1.5=－0.72m
Hg為負值，表示泵應安裝在水池液面以下，至少比液面低0.72m。 |
|
